PMIフォームは、メタクリル酸とメタクリロニトリルの共重合体板を加熱発泡させて作られます。 コポリマーボードを発泡させる過程で、コポリマーはポリメタクリルイミドに変化します。密度とモデルによって異なりますが、発泡温度は 170℃ 以上になります。フォームは最初は閉じた気孔を持っていますが、その剛性は完全に気孔の端から生じており、その弾性率は連続気泡フォームの弾性率と同等です。しかし、PMI発泡体の細孔表面は実固体部分で構成されており、この細孔表面が多孔質体の剛性を高めている。

独立気泡フォームの圧縮変形メカニズムは、気泡壁の曲げ、端部の収縮とフィルムの伸長、および封入ガスの圧力の 3 つの部分から構成されます。 PMIフォームサンドイッチ構造の構造的利点 サンドイッチ構造では、PMIフォーム材料を構造単位として使用できます。従来、フォームは充填材としてのみ使用されており、その強度や剛性が構造に与える影響は考慮されていませんでした。その主な理由は、PUR フォームなど、これまでに使用されてきたフォーム材料は、一般に構造完成後にキャビティ内で発泡されるため、フォームの品質、均一性、機械的特性を保証することが難しいためです。

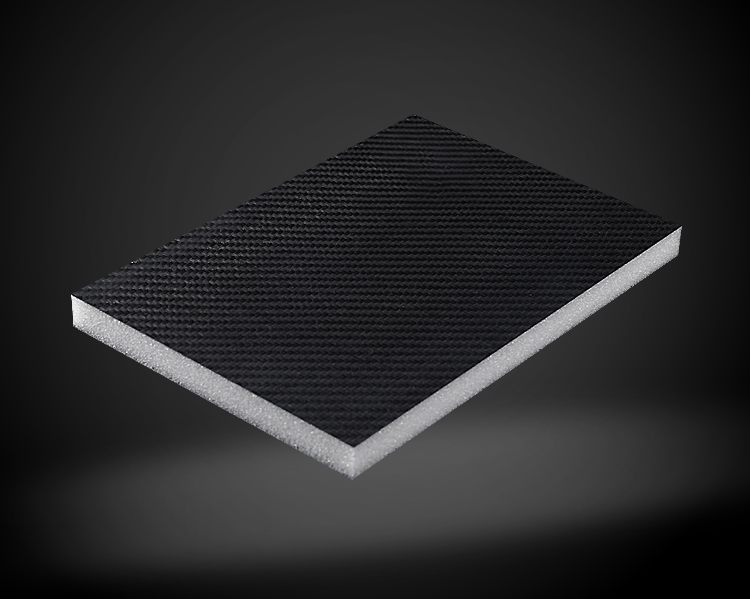

PMIフォームは独自の固体発泡技術を採用しており、フォームの品質、均一性、機械的特性が保証されています。 PMI フォームは現在、最も高い比強度と比剛性を備えたポリマー硬質フォーム材料です。計算によると、PMI フォームをサンドイッチ構造の構造単位として使用すると、パネルの炭素繊維レイアップ層を 1 ～ 2 層減らすことができます。 PMI フォームサンドイッチ構造は構造サンドイッチ構造として使用でき、応用分野はこれまでのハニカムなどの非構造サンドイッチ構造の従来の概念を打ち破ります。
